Product Details
Место происхождения: Цзянсу, Китай (материк)
Фирменное наименование: JIUQI
Сертификация: RoHS,ISO9001
Номер модели: JQHS-20-1
Payment & Shipping Terms
Количество мин заказа: 100pcs
Цена: $30~$50/PCS
Упаковывая детали: с коробкой экспорта. Оптовый заказ с паллетами
Время доставки: Пробные заказы: 2 НЕДЕЛИ ссыпают заказы: не позднее 3 недели
Условия оплаты: T/T, западное соединение, PayPal
Поставка способности: 50000 PCS/MONTH
Тип: |
Гибрид |
Участок: |
2 |
Напряжение тока: |
3.9/4.32 |
Угол шага: |
1,8 градуса |
Настоящий/участок: |
0.6/0.8 |
Соответствующий мотор: |
Stepper мотор Nema8 |
Самое интересное: |
планетарный stepper мотор, Gearebox, редуктор шестерни |
Название продукта: |
МОТОР 20MM ГИБРИДНЫЙ |
Тип: |
Гибрид |
Участок: |
2 |
Напряжение тока: |
3.9/4.32 |
Угол шага: |
1,8 градуса |
Настоящий/участок: |
0.6/0.8 |
Соответствующий мотор: |
Stepper мотор Nema8 |
Самое интересное: |
планетарный stepper мотор, Gearebox, редуктор шестерни |
Название продукта: |
МОТОР 20MM ГИБРИДНЫЙ |

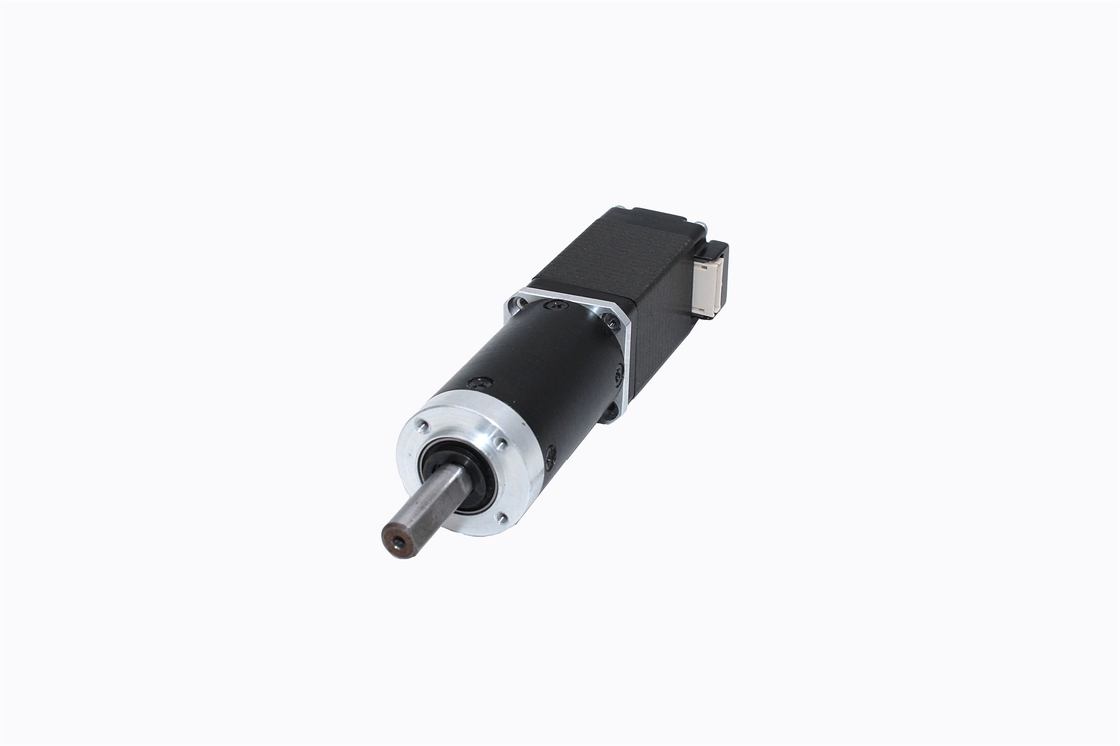

Мотор высокой точности Nema 8 коробки передач 20MM планетарный Stepper для медицинского оборудования
1. Спецификация Genernal:
| Расквартировывать материал | Металл |
| Носить на выходе | Шарикоподшипники |
| Нагрузка Max.Radial (10mm от фланца) | ≤50N |
| Аксиальная нагрузка Max.Shaft | ≤30N |
| Радиальная игра вала (близко служить фланцем) | ≤0.08mm |
| Осевая игра вала | ≤0.3mm |
2. спецификация Stepper мотора JQHS-20-1
| Модель нет. | Расклассифицированное напряжение тока | Настоящий | Сопротивление | Индуктивность | Удержание вращающего момента | # руководств | Инерция ротора | Мотор |
| /Phase | /Phase | /Phase | Вес | |||||
| V | Ω | mH | g.cm | Нет. | g.cm | Kg | ||
| JQHS-20-1-1 | 1,8 | 0,6 | 6,5 | 1,7 | 180 | 4 | 2,0 | 60 |
| JQHS-20-1-2 | 1,8 | 0,8 | 5,4 | 1,5 | 300 | 4 | 3,6 | 80 |
3. Планетарные спецификации коробки передач:
| Коэффициент уменьшения | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 189 | 264 | 369 |
| Количество зубчатых переборов | 1 | 2 | 3 | 4 | |||||||
| Длина (L2) mm | 23,4 | 30 | 36,4 | 42,8 | |||||||
| Вращающий момент kg.cm Max.rated | 6 | 10 | 20 | 20 | |||||||
| Вращающий момент kg.cm короткого периода времени допустимый | 20 | 30 | 60 | 60 | |||||||
| Отрицательная реакция на нулевой нагрузке | 0.5° | 1° | ° 1,5 | ° 1,5 | |||||||
| Вес g | 31 | 37 | 43 | 49 | |||||||
4. Типичные применения
5. термины торговли
| Термины цены | ОБМАНЫВАЙТЕ, CIF, CFR, EXW, DDP, etc. |
| Условия платежа | 100% T/T заранее для образцов |
| Путь оплаты крупной партии можно negotited | |
| Гарантия | 12 месяца ограничивали гарантию как только детали поставлены к покупателю. |
| Время выполнения | Обычно не позднее 2 недели для пробных заказов, не позднее 3 недели для заказов большей части. |
| Пакет | Коробки /Pallets |
| Место загрузки | Шанхай, Нинбо, etc. |
| Несущая пересылки | Детали обычно погружены через Federal Express, DHL, TNT, UPS, EMS для пробных заказов и через сосуд для оптовых заказов. |
| Срок поставки | Обычно не позднее 5 рабочих дней к срочные 15-30 рабочих дней сосудом |
6. Наше обещание к нашим клиентам:
