Product Details
Место происхождения: Цзянсу, Китай (материк)
Фирменное наименование: JIUQI
Сертификация: RoHS,ISO9001
Номер модели: JQHS-35-1
Payment & Shipping Terms
Количество мин заказа: 100PCS
Цена: $30~$50/PCS
Упаковывая детали: с коробкой экспорта. Оптовый заказ с паллетами
Время доставки: Пробные заказы: 2 НЕДЕЛИ ссыпают заказы: не позднее 3 недели
Условия оплаты: T/T, западное соединение, PayPal
Поставка способности: 50000 PCS/MONTH
Тип: |
Гибрид |
УЧАСТОК: |
2 |
НАПРЯЖЕНИЕ ТОКА: |
1.2/2.8 |
Угол шага: |
1,8 градуса |
Настоящий/участок: |
0.31/1.33 |
Соответствующий мотор: |
Stepper мотор Nema14 |
Самое интересное: |
планетарный stepper мотор, Gearebox, редуктор шестерни |
Название продукта: |
Гибридный мотор с планетарной коробкой передач |
Тип: |
Гибрид |
УЧАСТОК: |
2 |
НАПРЯЖЕНИЕ ТОКА: |
1.2/2.8 |
Угол шага: |
1,8 градуса |
Настоящий/участок: |
0.31/1.33 |
Соответствующий мотор: |
Stepper мотор Nema14 |
Самое интересное: |
планетарный stepper мотор, Gearebox, редуктор шестерни |
Название продукта: |
Гибридный мотор с планетарной коробкой передач |

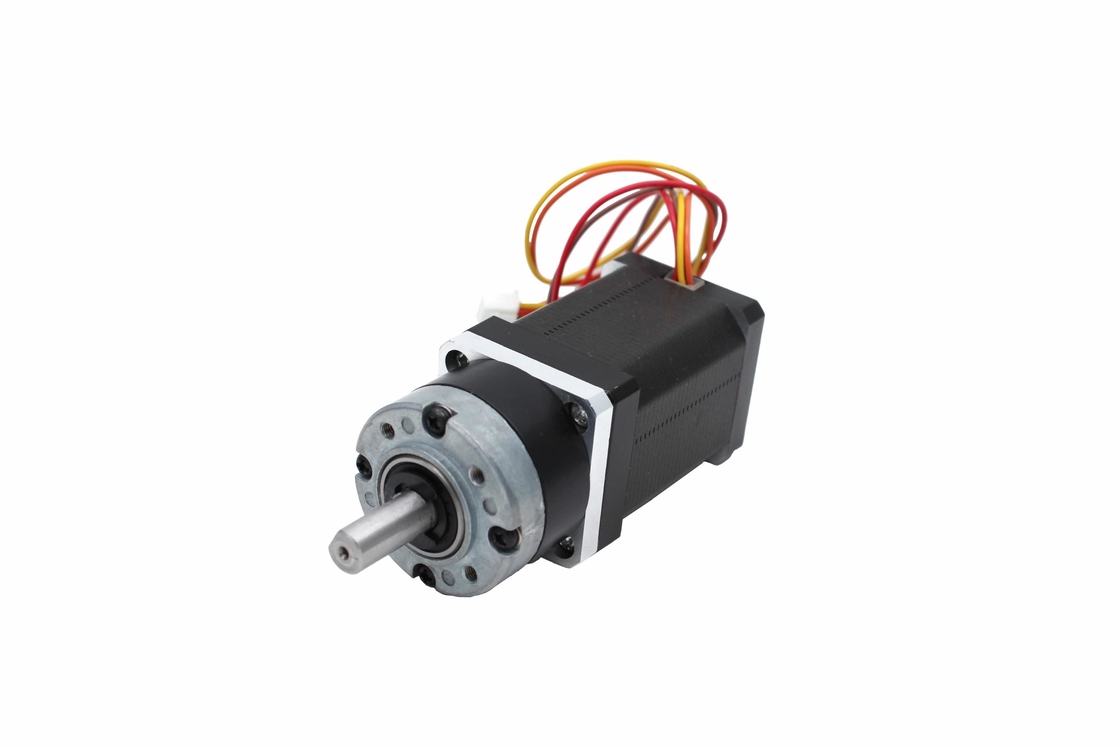

Мотор высокой точности Nema 14 коробки передач 35MM планетарный гибридный для управления автоматизации
Примечания:
Мы изготовитель источника, полная модель продукта, богатый опыт продукции, можем принять мотор чертежей изготовленный на заказ stepper (включая обработка вал, режим выхода, etc.), проводку мотора опционные (запас имеет обычную линию, линию 1M Du Pont, кабель 1M XH 2,54, кабель 2510 1M)
1. Спецификация Genernal:
| Расквартировывать материал | Металл |
| Носить на выходе | Шарикоподшипники |
| Нагрузка Max.Radial (10mm от фланца) | ≤100N |
| Аксиальная нагрузка Max.Shaft | ≤50N |
| Радиальная игра вала (близко служить фланцем) | ≤0.07mm |
| Осевая игра вала | ≤0.3mm |
2. спецификация Stepper мотора JQHS-20-1
| Модель нет. | Расклассифицированное напряжение тока | Настоящий | Сопротивление | Индуктивность | Удержание вращающего момента | # руководств | Инерция ротора | Мотор Вес |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | mH | g.cm | Нет. | g.cm | Kg | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Планетарные спецификации коробки передач:
| Коэффициент уменьшения | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Количество зубчатых переборов | 1 | 2 | 3 | ||||||
| Длина (L2) mm | 27 | 34,2 | 41,1 | ||||||
| Вращающий момент kg.cm Max.rated | 20 | 30 | 50 | ||||||
| Вращающий момент kg.cm короткого периода времени допустимый | 60 | 90 | 180 | ||||||
| Эффективность | 90% | 81% | 73% | ||||||
| Отрицательная реакция на нулевой нагрузке | 0.5° | ° 1,0 | 1.5° | ||||||
| Вес g | 158 | 197 | 236 | ||||||
4. Размер
5. Типичные применения
6. термины торговли
| Термины цены | ОБМАНЫВАЙТЕ, CIF, CFR, EXW, DDP, etc. |
| Условия платежа | 100% T/T заранее для образцов |
| Путь оплаты крупной партии можно negotited | |
| Гарантия | 12 месяца ограничивали гарантию как только детали поставлены к покупателю. |
| Время выполнения | Обычно не позднее 2 недели для пробных заказов, не позднее 3 недели для заказов большей части. |
| Пакет | Коробки /Pallets |
| Место загрузки | Шанхай, Нинбо, etc. |
| Несущая пересылки | Детали обычно погружены через Federal Express, DHL, TNT, UPS, EMS для пробных заказов и через сосуд для оптовых заказов. |
| Срок поставки | Обычно не позднее 5 рабочих дней к срочные 15-30 рабочих дней сосудом |
