Product Details
Место происхождения: Цзянсу, Китай (материк)
Фирменное наименование: JIUQI
Сертификация: RoHS,ISO9001
Номер модели: JQHS-28-1
Payment & Shipping Terms
Количество мин заказа: 100PCS
Цена: $30~$50/PCS
Упаковывая детали: с коробкой экспорта. Оптовый заказ с паллетами
Время доставки: Пробные заказы: 2 НЕДЕЛИ ссыпают заказы: не позднее 3 недели
Условия оплаты: T/T, западное соединение, PayPal
Поставка способности: 50000 PCS/MONTH
Тип: |
Гибрид |
Участок: |
2 |
Напряжение тока: |
12V~48V |
Угол шага: |
1,8 градуса |
Настоящий/участок: |
0,95 |
Соответствующий мотор: |
Stepper мотор Nema11 |
Самое интересное: |
планетарный stepper мотор, зацепленный мотор. Мотор уменьшения шестерни |
Название продукта: |
Гибридный мотор |
Тип: |
Гибрид |
Участок: |
2 |
Напряжение тока: |
12V~48V |
Угол шага: |
1,8 градуса |
Настоящий/участок: |
0,95 |
Соответствующий мотор: |
Stepper мотор Nema11 |
Самое интересное: |
планетарный stepper мотор, зацепленный мотор. Мотор уменьшения шестерни |
Название продукта: |
Гибридный мотор |

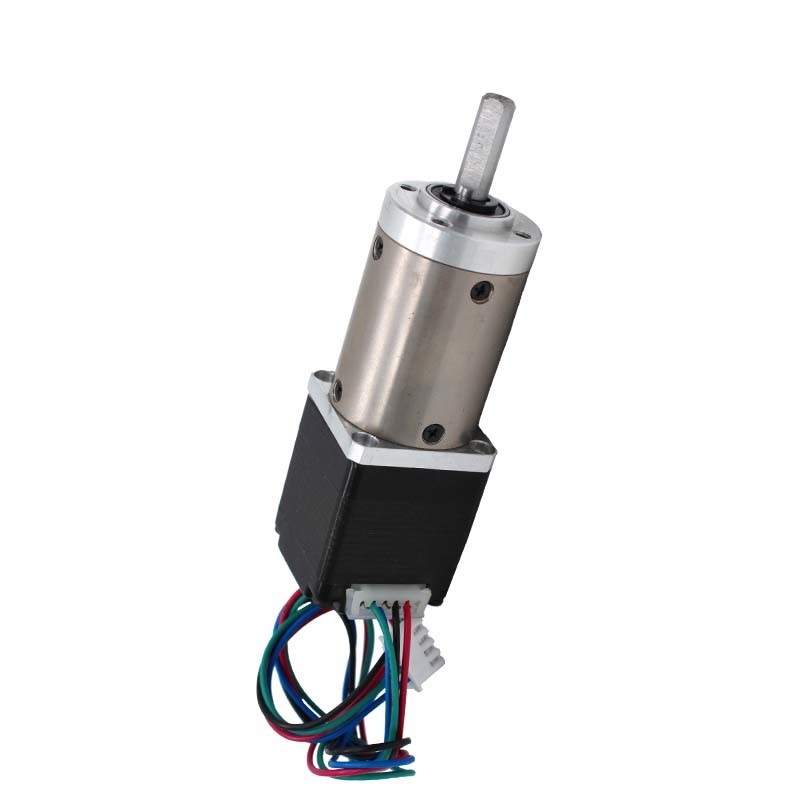

точности фланца 28mm коробка передач круглой небольшой планетарная с гибридным мотором
Stepper мотор
Мотор шага, также известный как мотор ИМПа ульс, основан на самом основном принципе электромагнита. Вид электромагнита который может вращать свободно. Свой принцип действия произвести электромагнитный вращающий момент основанный на изменении проницаемости воздушного зазора.
Stepper мотор мотор управлением незамкнутой сети который преобразовывает электрические сигналы ИМПа ульс в угловое или линейное смещение.
Stepper мотор вид мотора индукции, свой принцип работы польза радиотехнической схемы, направленный ток в
деля время электропитание, полифазный регулирующий ток времени, используя это настоящее для того чтобы привести stepper мотор в действие.
Нормально, водитель деля время электропитание для stepper мотора, полифазного приурочивая регулятора.
Как исполнительный компонент, шагая мотор один из ключевых продуктов мехатроники. С развитием микроэлектроники и компьютерной технологии, требование для шагая мотора увеличивает день за днем, и оно приложено в различных полях национальной экономики.
1. Спецификация Genernal:
| Расквартировывать материал | Металл |
| Носить на выходе | Шарикоподшипники |
| Нагрузка Max.Radial (12mm от фланца) | ≤100N |
| Аксиальная нагрузка Max.Shaft | ≤50N |
| Радиальная игра вала (близко служить фланцем) | ≤0.07mm |
| Осевая игра вала | ≤0.3mm |
| Отрицательная реакция на нулевой нагрузке | 1.5° |
2. спецификация Stepper мотора JQHS-28-1
| Модель нет. | Угол шага | Длина мотора | Настоящий | Сопротивление | Индуктивность | Удержание вращающего момента | # руководств | Инерция ротора | Мотор |
| /Phase | /Phase | /Phase | Вес | ||||||
| (°) | (L) mm | Ω | mH | g.cm | Нет. | g.cm | Kg | ||
| JQHS-28-1-1 | 1,8 | 45 | 0,95 | 3,4 | 1,2 | 750 | 6 | 12 | 44,5 |
| JQHS-28-1-2 | 1,8 | 45 | 0,95 | 4,6 | 1,8 | 900 | 6 | 18 | 50,5 |
3. Планетарные спецификации коробки передач:
| Коэффициент уменьшения | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 |
| Количество зубчатых переборов | 1 | 2 | 3 | |||||
| Длина (L2) mm | 29 | 36,1 | 43 | |||||
| Вращающий момент kg.cm Max.rated | 12 | 20 | 40 | |||||
| Вращающий момент kg.cm короткого периода времени допустимый | 40 | 60 | 120 | |||||
| Вес g | 75 | 97 | 119 | |||||
4. Типичные применения
5. термины торговли
| Термины цены | ОБМАНЫВАЙТЕ, CIF, CFR, EXW, DDP, etc. |
| Условия платежа | 100% T/T заранее для образцов |
| Путь оплаты крупной партии можно negotited | |
| Гарантия | 12 месяца ограничивали гарантию как только детали поставлены к покупателю. |
| Время выполнения | Обычно не позднее 2 недели для пробных заказов, не позднее 3 недели для заказов большей части. |
| Пакет | Коробки /Pallets |
| Место загрузки | Шанхай, Нинбо, etc. |
| Несущая пересылки | Детали обычно погружены через Federal Express, DHL, TNT, UPS, EMS для пробных заказов и через сосуд для оптовых заказов. |
| Срок поставки | Обычно не позднее 5 рабочих дней к срочные 15-30 рабочих дней сосудом |
6. Наше обещание к нашим клиентам:
